💡 [핵심 요약] 전기 공사 배관 자재 선정 기준
- 트레이 vs 덕트: 발열 해소(자연 공랭)가 필수인 전력 간선은 '트레이', 전자파(EMI) 노이즈 차단이 필요한 통신/제어선은 완벽히 밀폐된 '덕트'를 사용합니다.
- 2.3T 두께 특주 이유: 용융아연도금(HDG) 450도 고온 공정 시 철판의 열변형(뒤틀림)을 방지하고, 3m 지지 간격에서 전선 하중 처짐을 버티는 구조적 임계점입니다.
- H100 규격 고정 이유: 개정된 KEC 규정의 전선 '단층 포설 원칙'을 준수하고 협소한 천장 내 타 공종과의 간섭을 최소화하기 위함입니다.
- 포스맥(PosMAC) VE 제안: 납기가 지연되는 용융도금(HDG)을 완벽히 대체할 수 있는 자가 치유(Self-Healing) 고내식 합금강판으로 공기와 원가를 획기적으로 절감합니다.
- 커버 및 부속품의 중요성: 환경에 따른 트레이 커버(밀폐/통풍) 선정은 전선 보호의 핵심이며, 기성 피팅류와 본딩 점퍼 사용은 시공 품질과 전기적 연속성(접지)을 좌우합니다.
배관 자재 선정, 발주서에 숨겨진 현장의 진실
안녕하세요. 전기 자재 유통 7년 차 실무자, 전기아재입니다.
건축물 및 플랜트 전기 공사에서 배관 자재는 전력과 통신이라는 에너지가 흐르는 '길'이자 외부 환경으로부터 전선을 보호하는 튼튼한 '갑옷' 역할을 수행합니다. 하지만 현장에서는 종종 "어차피 천장 속으로 숨겨질 전선 통로인데, 대충 저렴하고 얇은 자재를 쓰면 안 되는가?"라는 위험한 타협의 유혹을 받곤 합니다.
수많은 견적서와 도면을 처리하며 현장 소장님들의 발주 패턴을 분석해 본 결과, 베테랑들의 선택에는 뚜렷한 공통점이 있었습니다. 자재의 두께, 도금의 방식, 규격의 사소한 차이가 결국 준공 시점의 KEC(한국전기설비규정) 안전 검사 통과 여부는 물론, 향후 수십 년간 건축물의 유지보수 비용과 직결되기 때문입니다.
오늘은 전기아재가 카탈로그식 제품 소개를 넘어, 왜 현장에서 특정한 두께(2.3T)와 규격(H100), 그리고 까다로운 도금 방식을 고집하는지 객관적인 공학 지식과 실무 경험을 곁들여 세밀하게 분석해 보겠습니다.
한눈에 보는 4대 배관 자재 특성 및 용도
실무 현장에서 가장 빈번하게 사용되는 배관 자재들의 구조적 차이점과 핵심 용도를 도표로 정리했습니다.
| 자재 구분 | 케이블 트레이 (Tray) | 케이블 덕트 (Duct) | 레이스웨이 (Raceway) | SF 후렉시블 (Flexible) |
|---|---|---|---|---|
| 구조적 특징 | 하부 및 측면 개방형 | 전면 완벽 밀폐형 | 하부 노출형 전선 통로 | 가요성(유연성) 금속제 배관 |
| 주요 용도 | 대용량 전력 간선 포설 | 통신/제어/소방선 보호 | 지하주차장 등기구 지지 | 진동 발생 기기 말단 접속 |
| 핵심 장점 | 자연 공랭식 방열 우수 | EMI 노이즈 완벽 차단 | 시공 편의성 및 세트 경제성 | 고장력(High-Tension) 흡수 |
| 실무 주의점 | 단층 포설 원칙 준수 필수 | W300 초과 시 커버 중량 주의 | 조인트 부속 산출 필수 | 일반 제품과 SF형 반드시 구분 |

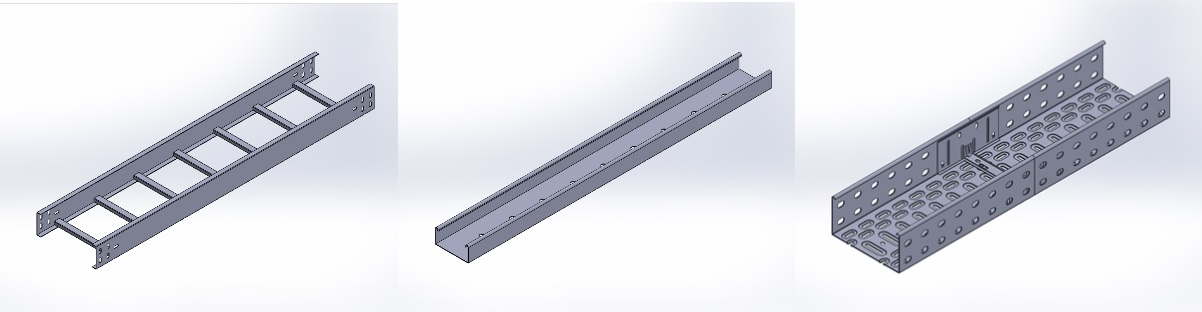

현장에서 덕트(Duct)보다 트레이(Tray) 발주가 압도적인 이유
유통 물류 현장에서 실제 발주되는 통계를 살펴보면, 케이블 덕트보다 케이블 트레이의 주문량이 압도적으로 높습니다. 처음에는 단순한 단가 차이 때문이라고 생각했지만, 이면에는 '온도 관리 및 발열 제어'라는 중요한 전기 공학적 철학이 숨어 있습니다.
대용량 전류가 흐르는 간선은 막대한 줄열(Joule heat)을 발생시킵니다. 트레이가 사다리 모양으로 뚫려 있는 이유는 공기의 대류 현상을 이용해 이 전선의 열을 효과적으로 식혀주기 위함입니다. 열이 제대로 해소되지 않으면 전선의 허용 전류가 급격히 감소하여 전력 손실이 발생하고, 자칫 화재로 이어질 수 있습니다. 반면, 밀폐형 덕트는 방열에 매우 취약합니다. 따라서 데이터 오염을 막아야 하는 정밀 통신선 구간이 아니라면 전력 간선은 자연 공랭이 가능한 트레이로 발주되는 것이 정석입니다.
반면, 전력 간선이 아닌 조명 공사 위주의 현장(지하 주차장 등)에서는 레이스웨이가 주력이 됩니다. 이때 레이스웨이 하단에 어떤 조명을 부착하느냐에 따라 현장의 조도와 전력 효율이 크게 달라집니다. 최근 실무 조명 트렌드가 궁금하시다면 아래 글을 참고하시기 바랍니다.
🔗 전기아재가 추천하는 조명 트렌드 가이드:
말단 접속의 필수 공식, 고장력 SF 후렉시블
간선 배관 포설이 끝나고 진동이 상시 발생하는 장비로 연결될 때는 고정된 배관을 벗어나 유연하게 접속하기 위해 가요전선관(자바라)을 사용합니다. 이때 원가 절감을 이유로 일반 제품을 사용해서는 절대 안 되며, 인장 강도가 극대화된 고장력(High-Tension) 등급의 SF 후렉시블을 적용해야 합니다. 지속적인 진동에 의해 커넥터가 배관에서 이탈하면 누전 및 단락 사고로 직결되기 때문입니다.
트레이 커버(Cover)의 딜레마: 뚫어놓고 다시 덮는 이유
트레이의 최대 장점이 '방열을 위한 개방형 구조'라고 설명했지만, 도면을 보면 특정 구간에서 트레이에 '커버(Cover)'를 씌우도록 설계된 것을 볼 수 있습니다. 이는 주변 환경으로부터 전선을 보호해야 하는 특수 조건 때문입니다.
- 커버 적용의 명확한 기준:
- 물리적 타격 보호: 지게차가 오가는 공장 저층부나 작업자의 동선과 겹쳐 전선이 물리적 손상을 입을 우려가 있는 구간.
- 자외선(UV) 및 날씨 방어: 옥외 포설 시 직사광선으로 인한 케이블 피복의 경화(경직 및 갈라짐)를 막고 눈/비로부터 보호하기 위함.
- 오염 물질 차단: 시멘트 분진, 화학 가스 등이 흩날리는 산업 현장.
- 통풍형(Ventilated) vs 밀폐형(Solid) 커버의 차이:
- 통풍형 커버: 타공판 형태로 제작되어 기본적인 물리적 보호를 제공하면서도 대류 현상을 일부 허용해 방열 기능을 유지합니다. 열이 많이 나는 간선에 외부 보호가 필요할 때 사용합니다.
- 밀폐형 커버: 타공이 없는 완전 평판 형태로, 분진이나 액체가 위에서 떨어지는 환경에서 전선을 완벽히 차단할 때 적용합니다. 단, 방열 효율이 급감하므로 전선의 허용 전류 감소율(Derating Factor)을 설계에 반드시 반영해야 합니다.
도금 방식의 딜레마: 용융도금(HDG) 특주와 포스맥(PosMAC) 대안
시중에서 가장 흔하게 유통되는 기본 배관 자재는 GI(일반 아연도금강판)입니다. 가공은 쉽지만 절단면이 붉은 녹 발생에 취약하여 건조한 실내 환경에서만 제한적으로 사용해야 합니다.
납기 지연을 감수하고 용융도금을 특주하는 현장들
해안가나 외부 노출 환경의 소장님들은 납기가 지연됨에도 굳이 용융아연도금(HDG) 처리를 특별 주문하곤 합니다. 제품 가공과 용접을 마친 완성품을 450도 아연 쇳물에 푹 담갔다 빼내는 방식으로, 절단면 모서리까지 두꺼운 피막이 형성되어 압도적인 내부식성을 자랑하기 때문입니다.
실무자를 위한 획기적인 VE 제안: 자가 치유 합금강판 포스맥
하지만 HDG는 물류비가 증가하고 공기가 지연되는 뼈아픈 단점이 있습니다. 실무자로서 현장에 가장 강력히 추천하는 대안은 바로 포스맥(PosMAC)입니다. 이 고내식 합금강판은 절단면에 녹이 발생하더라도 스스로 하얀색 산화 피막을 형성하는 '자가 치유(Self-Healing)' 능력을 갖추고 있습니다. 번거로운 후도금 공정 없이 부품을 바로 조립하여 납기를 맞추면서도 안전성을 완벽히 확보할 수 있는 최고의 VE(Value Engineering) 솔루션입니다.
🔗 KEC 규정 및 차단기 실무 가이드:
도면 치수에 숨겨진 '2.3T'와 'H100' 규격의 절대적 비밀
관급 시방서나 대형 플랜트 도면을 보면 케이블 트레이 두께를 굳이 2.3T(mm)로 콕 집어 주문 제작을 강제하는 경우가 많습니다. 이유는 매우 명확합니다.
- 용융도금 열변형(뒤틀림) 방지: 앞서 언급한 HDG 공정 시 450도 쇳물의 엄청난 열충격을 버텨내고 철판이 울지 않도록 직진성을 유지할 수 있는 금속학적 임계 두께가 2.3T입니다.
- 하중 처짐(Deflection) 방지: 지지대 스팬(Span) 3m 구간에서 수백 킬로그램의 굵은 전선 하중을 버티며 중앙부가 처지는 현상을 막기 위한 구조적 뼈대입니다.
- 부식 여유치 반영: 옥외 설치 시 수십 년간 미세하게 철판이 깎여나갈 것을 대비한 구조적 안전 마진을 더한 결과입니다.
🔗 전선 굵기 선정의 중요성:
높이가 H100으로 수렴하는 설계 트렌드
과거와 달리 트레이 측면 높이가 주로 H100(100mm)으로 고정되는 이유는 개정된 KEC 규정의 전선 단층 포설 원칙 때문입니다. 발열 방지를 위해 전선을 겹쳐 포설하지 않으므로 불필요하게 벽을 높게 만들 필요가 사라졌습니다. 오히려 천장 속 협소한 공간에서 소방 배관이나 공조 덕트 등 타 설비와의 간섭을 피하기 위해 최적화된 슬림한 높이가 바로 H100입니다.
숨은 원가와 안전의 핵심, 피팅류(Fitting)와 본딩 점퍼(Bonding Jumper)
견적을 내다 보면 직선 배관(Straight) 본체만 발주하고 엘보(Elbow), 티(Tee), 크로스(Cross) 등의 피팅류를 누락하는 실수를 종종 목격합니다. 이 경우 현장 작업자가 그라인더로 직접 절단하고 벤딩하여 형태를 만들어야 합니다.
- 현장 가공 vs 기성품 피팅: 현장 가공은 막대한 인건비(노무비) 상승을 초래하며, 절단면 마감이 거칠어 포설 중 케이블 피복이 찢어지는 사고를 유발합니다. 기성 피팅류를 꼼꼼히 산출하여 사용하는 것이 전체 시공 원가를 낮추고 마감 퀄리티를 보장하는 길입니다.
- 전기적 연속성(접지)의 완성: 트레이와 트레이를 연결할 때는 단순히 물리적으로 잇는 조인트 커넥터를 넘어, 반드시 본딩 점퍼(Bonding Jumper, 접지용 편조선)를 체결해야 합니다. 배관 전체가 하나의 거대한 도체로 연결되어야 누전 발생 시 신속하게 접지로 고장 전류를 흘려보내 인명 피해와 화재를 막을 수 있기 때문입니다.
실무의 격을 높이는 질문, "왜 이 자재를 써야 할까?"
수년 전 처음 유통 업무를 시작했을 때는 발주서에 적힌 단순한 품명을 기계적으로 맞추는 데 급급했습니다. 하지만 "왜 덕트 대신 트레이를 쓸까?", "왜 비싸고 오래 걸리는 2.3T 특주를 낼까?"라는 질문을 끈질기게 파고든 결과, 배관 자재의 규격 하나하나에는 현장 엔지니어들의 뼈저린 시행착오와 철저한 공학적 계산이 녹아 있음을 깨달았습니다.
안전 기준이 그 어느 때보다 엄격해진 현재, 단순히 눈앞의 단가표만 보고 자재를 선택하기보다 포스맥(PosMAC)으로의 합리적인 설계 변경, 특수 환경에 맞는 트레이 커버 적용, 피팅류와 본딩 점퍼의 꼼꼼한 산출 등 주도적이고 전문적인 자재 선정을 실천해 보시길 권장합니다.
배관 자재 선정으로 고심하는 많은 전기 실무자분들께 본 포스팅이 명쾌한 해답이 되기를 바라며, 자재 규격이나 단가 산출에 관한 현장의 궁금증은 언제든 댓글로 남겨주시기 바랍니다. 이상 전기아재였습니다!
